Baubeschreibung Gleissperrsignal (Zwergausführung)

Signalmast

<- Zurück Weiter ->

Picture 3

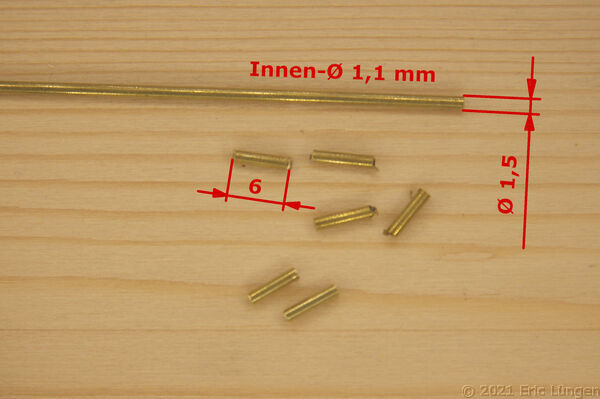

Der Signalmast besteht aus Messingrohr mit einem Aussendurchmesser von 1,5 mm. Davon wird jeweils ein 6 mm langes Stück abgeschnitten und innen und aussen sauber entgratet.

X

Mast ablängen

Platine
Picture 3

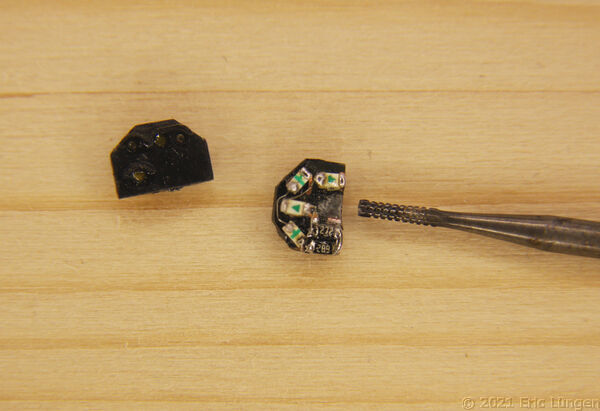

Damit sich der Signalmast besser mit dem Signalschild verkleben läßt, wird nun noch mit einem kleinen Fräser die Klebestelle vorsichtig von Kupfer und Zinnresten befreit. Dabei ist darauf zu achten, dass die benachbarten Bauteile nicht beschädigt werden.

X

Signalschild vorbereiten

Platine
Picture 3

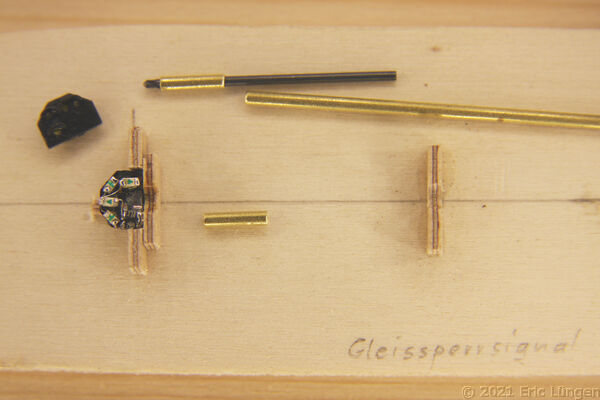

Um eine korrekte Ausrichtung von Signalschild und -mast beim Verkleben zu gewährleisten, wird auch hier eine kleine Vorrichtung verwendet.

X

Klebevorrichtung

Platine
Picture 3

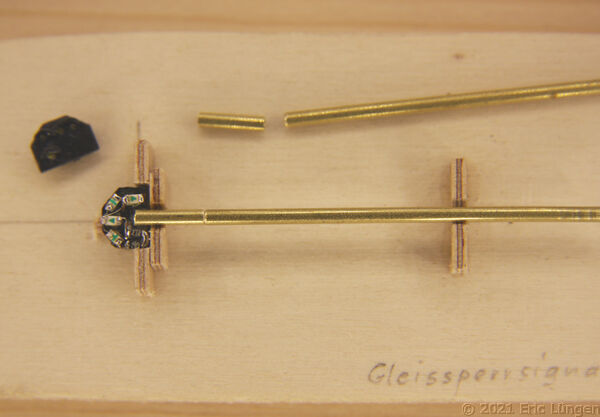

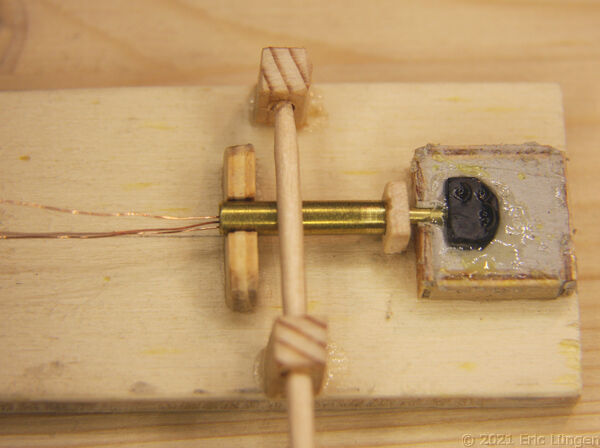

Beim Verkleben des kurzen Maststückes wird ein kleiner Bohrer und ein etwas längeres Stück Messingrohr verwendet. Damit wird sichergestellt, dass Mast und Signalschild genau ausgerichtet werden können.

X

Schild mit Mast verkleben

Platine
Picture 3

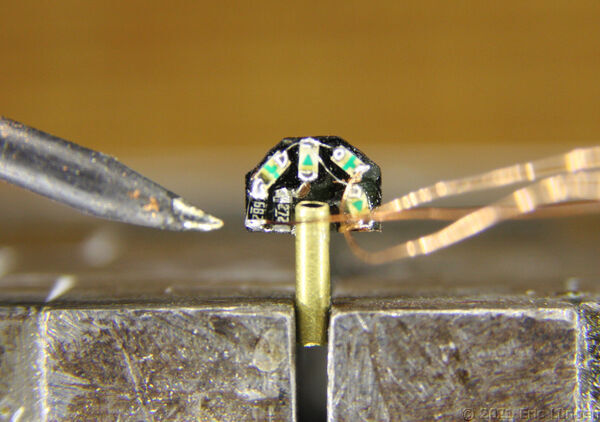

Ist die Klebestelle ausgehärtet, können die Anschlüsse der LED's hergestellt werden. An den bislang noch freien Enden der LED sowie am gemeinsamen Pluspol wird jeweils ein Stück Kupferlackdraht angelötet, dessen Ende mit einem scharfen (Cutter-)Messer etwa 1 mm von der Lackisolierung befreit und verzinnt wurde. Die abisolierte Länge sollte den angegebenen Betrag nicht überschreiten, um Kurzschlüsse mit benachbarten Baulelementen zu vermeiden.

Beim Anlöten der Drähte sollte darauf geachtet werden, dass zumindest der Draht für den Pluspol eine farbliche Markierung erhält, um beim späteren Anlöten der farbigen Anschlusskabel nicht endlose Versuche durchführen zu müssen, welcher Draht zu welcher LED gehört.

X

Anschlussdrähte anlöten

Platine
Picture 3

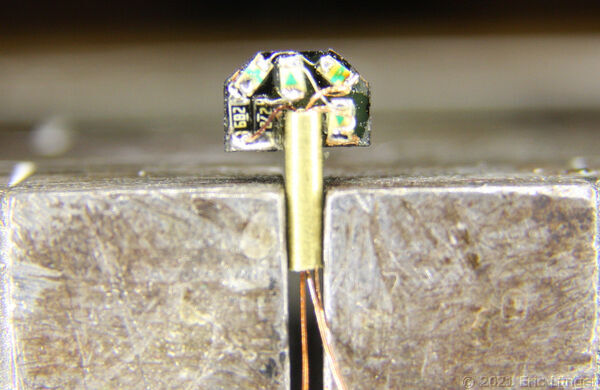

Nach dem Anlöten der Drähte werden diese durch den Mast hindurchgeschoben.

X

Anschlussdrähte durch den Mast ziehen

Platine
Picture 3

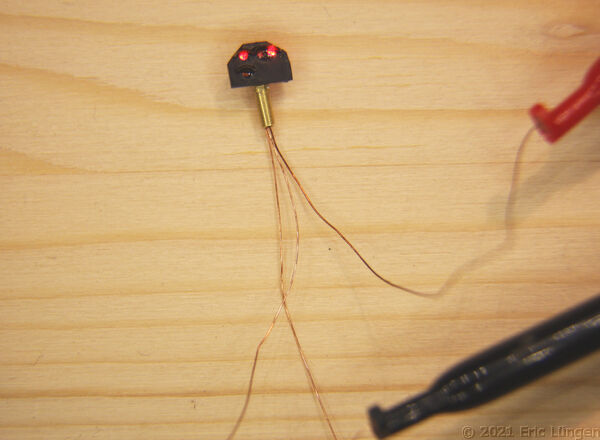

Ein kurzer Lampentest stellt sicher, dass bei der Verkabelung keine Kurzschlüsse erzeugt wurden oder fehlerhafte Lötstellen vorhanden sind.

X

LED-Test

Platine
Picture 3

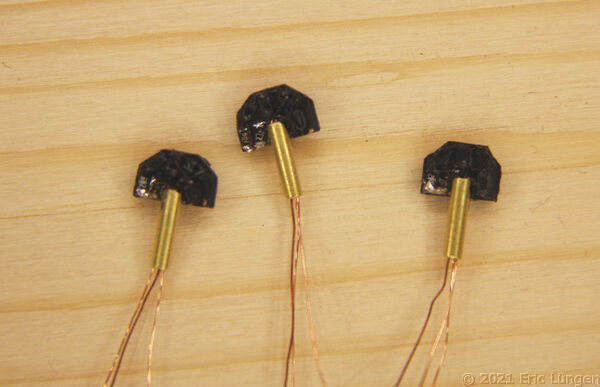

Jetzt kann die Rückseite des Signalschilds, insbesondere die LED's, mit schwarzer Lackfarbe lackiert werden. Dadurch wird störendes Streulicht zwischen den einzelnen Signallampen vermieden.

X

Rückseite lackieren

Platine
Picture 3

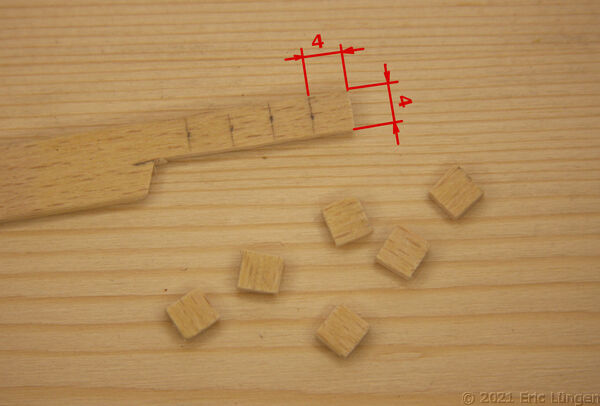

Nun kann der Sockel des Signals angefertigt werden. Für die Grundplatte wird zunächst ein etwa 4x4 mm großes Stück Holz (ca. 2mm dick, Eisstiele eignen sich hervorragend dafür) ausgesägt.

X

Sockelplatte

Platine
Picture 3

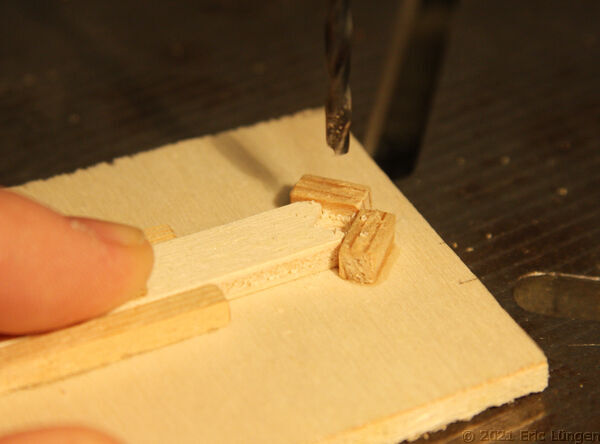

Mit Hilfe einer kleinen (Finger-schonenden) Haltevorrichtung werden nun in die Grundplatte die Bohrungen für Mast und Sockelrohr gebohrt.

X

Sockelplatte bohren

Platine
Picture 3

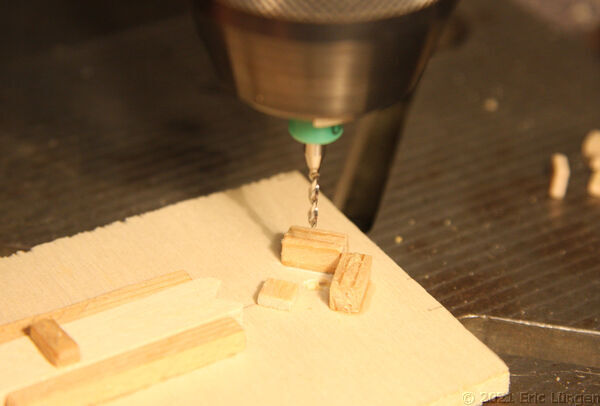

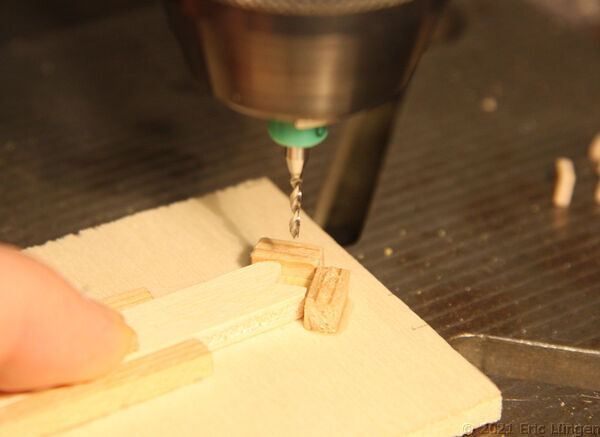

Zunächst wird die Aufnahmebohrung für den Signalmast mit einem Durchmesser von 1,5 mm durchgebohrt.

X

Mastaufnahme bohren

Platine

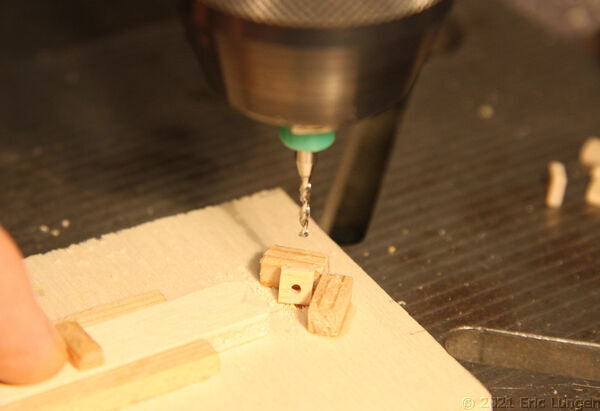

Picture 3

X

Fertig gebohrte Mastaufnahme

Platine
Picture 3

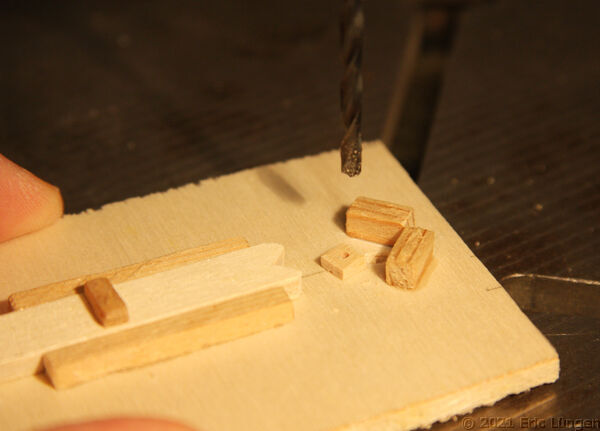

Danach wird die Senkung für die Sockelaufnahme gebohrt.

X

Sockelaufnahme bohren

Platine
Picture 3

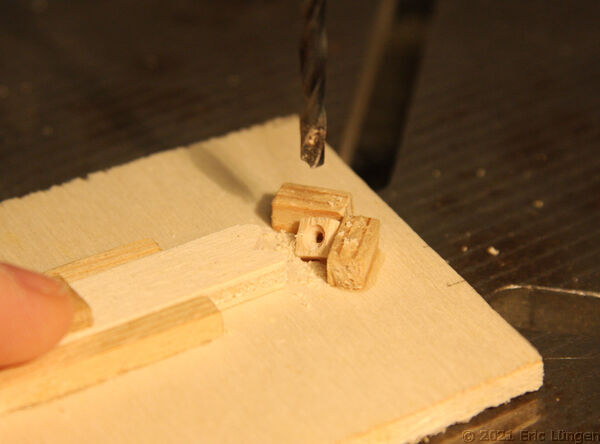

Die Sockelaufnahme darf nicht durchgebohrt werden. Es sollte lediglich eine ca. 0,5 mm tiefe Senkung angebracht werden, damit später das Sockelrohr exakt eingeklebt werden kann.

X

Sockelaufnahme bohren

Platine
Picture 3

Fertige Sockelplatte

X

Fertige Sockelplatte

Platine
Picture 3

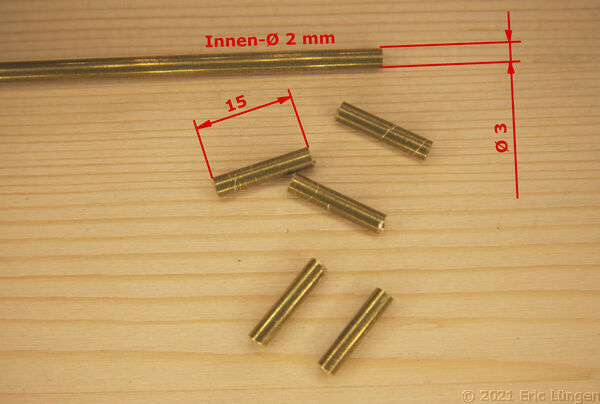

Nun fehlt noch das Sockelrohr, das wieder aus Messingrohr mit einem Aussendurchmesser von 3 mm angefertigt wird. Von dem Messingrohr werden Stücke mit der Länge 15 mm abgeschnitten und wieder innen und aussen entgratet.

X

Sockelrohr ablängen

Platine
Picture 3

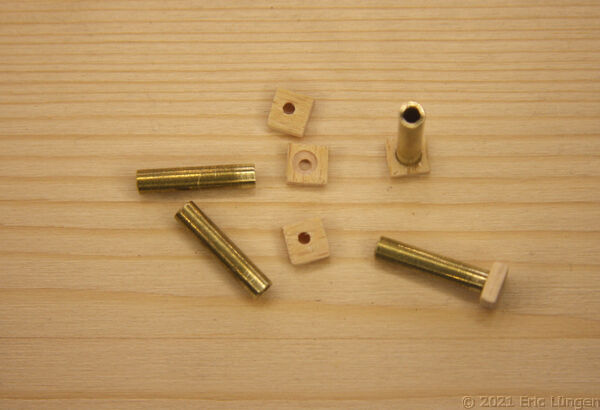

Die Sockelrohre werden anschliessend in die passende Senkung in der Sockelplatte geklebt.

X

Sockel verkleben

Platine
Picture 3

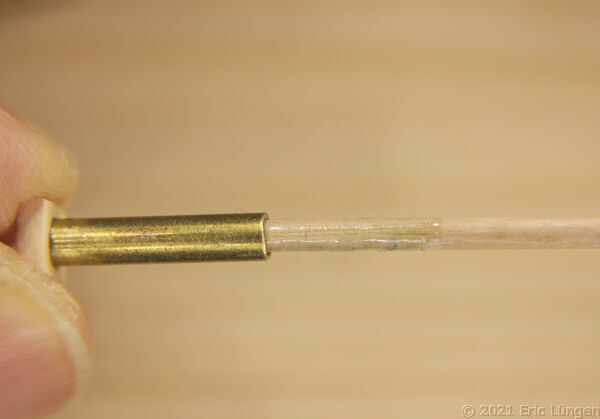

Zur Vermeidung von Kurzschlüssen beim späteren Anlöten der Anschlußkabel wird das Sockelrohr innen dünn mit Klebstoff bestrichen. Nicht zu dick, damit noch genügend Platz für die Anschlußkabel bleibt.

X

Sockel isolieren

Platine
Picture 3

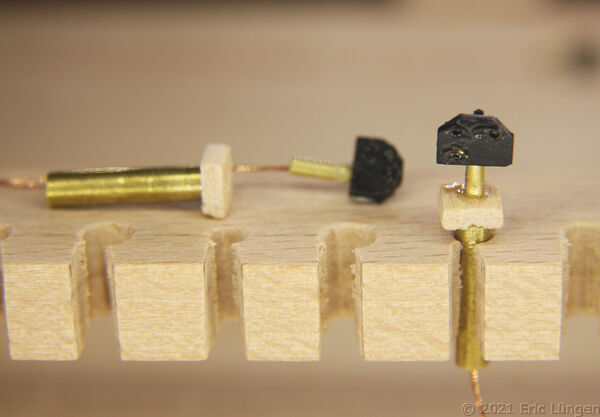

Nach dem Aushärten des Klebstoffs wird nun noch der Signalmast mit dem Sockel verklebt. Die Anschlußdrähte werden durch den Sockel geschoben und der Mast etwa 1 mm tief in den Sockel eingeklebt.

X

Mast und Sockel verkleben

Platine
Picture 3

Die Rückseite des Signalschilds kann nun noch mit einem Gehäuse versehen werden. Eine Silikon-Form aus handelsüblichem Sanitär-Silikon wird mit Hilfe eines kleinen Modells aus Messingrohr und dünnem Holz in der gewünschten Gehäuseform hergestellt.

Nach etwa einem Tag ist das Silikon soweit fest geworden, dass das Modell aus der Form genommen werden kann.

X

Silikonform für das Signalgehäuse

Platine
Picture 3

Nun kann die Form mit Zweikomponenten-Kleber gefüllt ....

X

Klebstoff einfüllen

Platine
Picture 3

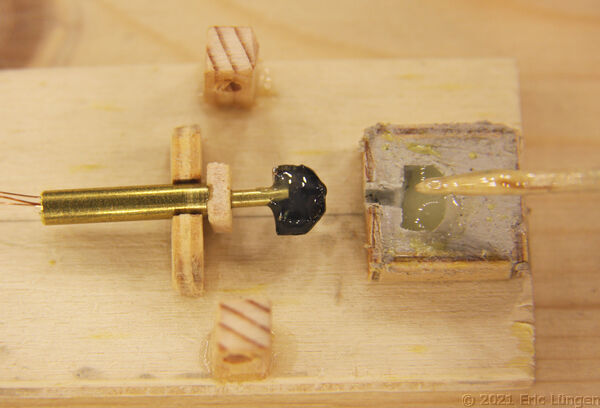

... und das Signalschild eingelegt werden.

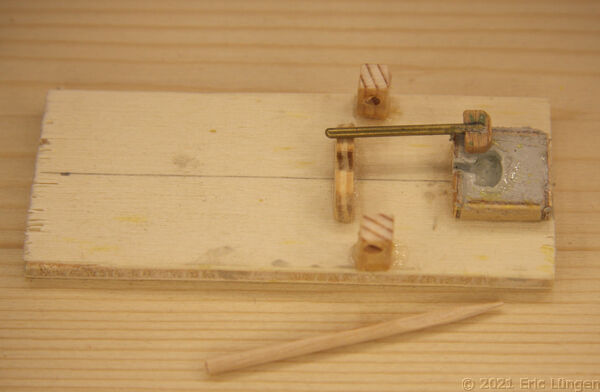

Zur Fixierung der Lage des Signalschildes in der Form dient ein Zahnstocher, der durch zwei durchbohrte Holzstückchen gesteckt wird.

X

Signalschild einlegen

Platine
Picture 3

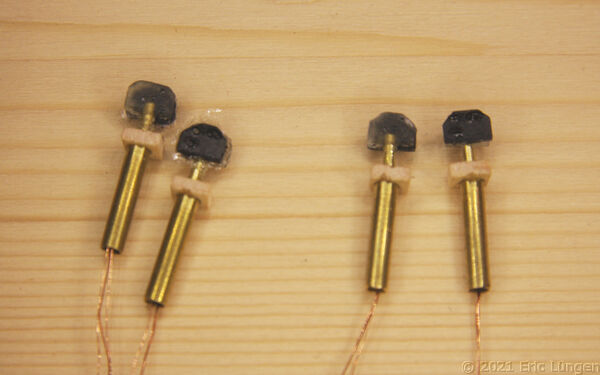

Nach dem Aushärten des Klebstoffs wird das Signalschild aus der Form genommen, die überschüssigen Klebstoffreste am Schild werden entfernt und die Kanten etwas verschliffen.

Fertig ist der Schaltkasten.

X

Fertiger Schaltkasten

Platine
